Pompy i agregaty do wód gruntowych, ścieków, wody zanieczyszczonej i szlamu.

Pompy

Zakresy zastosowań: zamknięte i otwarte odwadnianie, studnie głębinowe, renowacja kanałów, tłoczenie bentonitu, recykling betonu i wiele więcej!

Pompy do bentonitu (gęstych zawiesin)

Pompy do bentonitu (gęstych zawiesin) są stosowane między innymi podczas wykonywania ścian szczelinowych. Nadmiar bentonitu, zmieszany z kamieniami i piaskiem, musi zostać poddany recyklingowi. Powstające przy tym ścierne medium stawia najwyższe wymagania odporności pompy na zużycie. Zastosowanie to wymaga agregatu, który pracuje niezależnie od zasilania elektrycznego i zachowuje zdolność samozasysania nawet po zassaniu powietrza.

Rozwiązaniem jest agregat Hüdig z ocynkowaną ramą zbiornika, przystosowany do pracy ciągłej przez 24 godziny. Do tłoczenia bentonitu i innych gęstych zawiesin służy pozioma, odporna na zużycie pompa pancerna, a podciśnienie wytwarza suchobieżna, oszczędna i łatwa w konserwacji pompa próżniowa. Napęd zapewnia silnik Hatz w wykonaniu SilentPack. Całość zaprojektowano z myślą o solidnej i bezawaryjnej pracy.

Agregat może być oczywiście stosowany również do innych mediów ściernych.

Zastosowania

  • Recykling zawiesiny bentonitowej przy wykonywaniu ścian szczelinowych – tłoczenie nadmiaru bentonitu zmieszanego z kamieniami i piaskiem.
  • Budownictwo specjalistyczne (fundamentowanie specjalne).
  • Żwirownie.
  • Tłoczenie innych mediów ściernych.

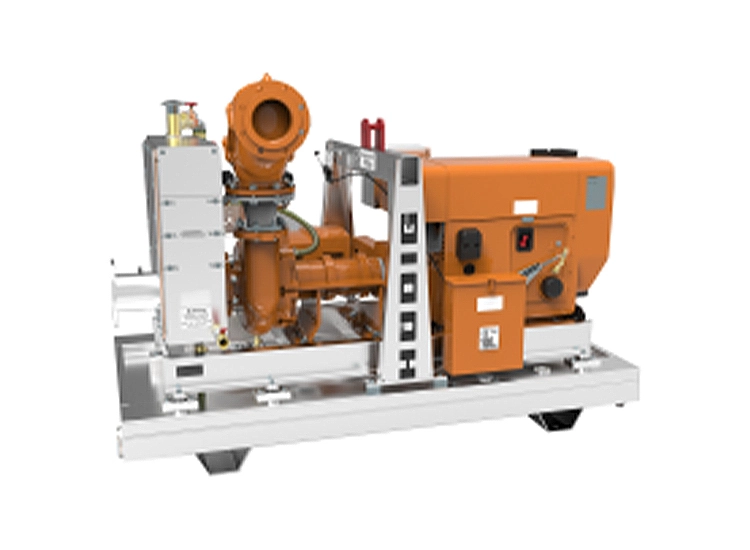

SDVA 200

Napędzane silnikiem Diesla pompa pancerna i wytwornica próżni zapewniają ciągłe tłoczenie ściernego medium.

Zbiornik separatora powietrza umieszczony przed pompą pancerną umożliwia oddzielenie powietrza, które dostało się do przewodu ssącego, od medium, dzięki czemu pompa pancerna tłoczy wyłącznie medium płynne. Ten połączony układ zapewnia bezpieczne, szybkie zassanie i wysoką próżnię.

Dane techniczne:
Wydajność pompy pancernej (Vmax)200 m³/h
Wysokość podnoszenia (Hmax)38 m sł. wody
Przyłącze (ssawne / tłoczne)DN 150, kołnierz
Maks. wielkość ziarna70 mm
Wydajność wytwornicy próżni (Vmax)58 m³/h
Podciśnienie (pU)−0,92 bar
SilnikHatz 4H50TICD
Moc (P)42,3 kW
Prędkość obrotowa (n)1700 obr./min
Pojemność zbiornika paliwa340 l (użyteczna 280 l)
Zużycie paliwa (100 / 50% obc.)10,7 / 5,57 l/h
Poziom mocy akustycznej102 dB
Wymiary (dł. × szer. × wys.)2300 × 1250 × 1500 mm
Masa1450 kg
Pobierz

Pompy do bentonitu — najczęstsze pytania

Jaka pompa nadaje się do bentonitu i gęstych zawiesin?
Pozioma, odporna na zużycie pompa pancerna. Bentonit zmieszany z kamieniami i piaskiem jest medium ściernym, które stawia najwyższe wymagania odporności na zużycie — zwykła pompa do wody nie wytrzyma takiej pracy. W agregacie SDVA 200 pompa pancerna ma przewymiarowany wał z wysokowytrzymałej stali stopowej, podwójny układ uszczelnień i funkcję Back-Pull-Out ułatwiającą inspekcję.
Jaką wydajność ma agregat SDVA 200?
Wydajność pompy pancernej wynosi do 200 m³/h przy wysokości podnoszenia do 38 m słupa wody. Przyłącze ssawne i tłoczne to kołnierz DN 150.
Jak duże ziarna przepuści pompa do bentonitu?
Maksymalna wielkość ziarna dla SDVA 200 to 70 mm.
Czy agregat do bentonitu wymaga zasilania elektrycznego?
Nie. SDVA 200 napędza silnik wysokoprężny Hatz 4H50TICD w wykonaniu SilentPack o mocy 42,3 kW. Zbiornik paliwa mieści 340 l (280 l użytecznych), a zużycie wynosi 10,7 l/h przy pełnym obciążeniu i 5,57 l/h przy połowicznym.
Co się dzieje, gdy do przewodu ssącego dostanie się powietrze?
Przed pompą pancerną umieszczony jest zbiornik separatora powietrza, który oddziela zassane powietrze od medium — dzięki temu pompa pancerna tłoczy wyłącznie ciecz. Suchobieżna wytwornica próżni wytwarza podciśnienie do −0,92 bar, co zapewnia szybkie i pewne zassanie także po zapowietrzeniu.
Gdzie poza ścianami szczelinowymi stosuje się ten agregat?
Karta katalogowa wymienia budownictwo specjalistyczne (fundamentowanie specjalne), żwirownie oraz tłoczenie innych mediów ściernych. Podstawowe zastosowanie to recykling zawiesiny bentonitowej przy wykonywaniu ścian szczelinowych.
